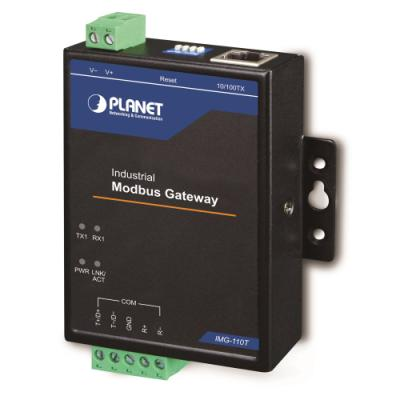

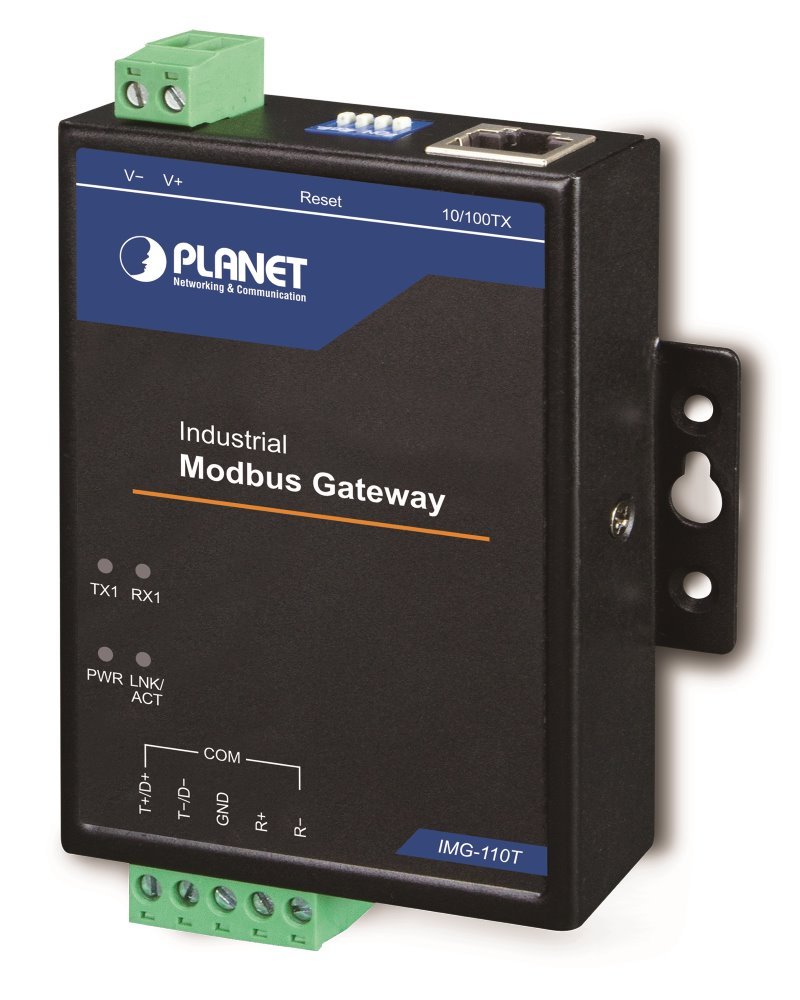

Průmyslová brána PLANET IMG-110T
Průmyslová brána, MODBUS, RS-422/485 na IP, 1x terminal, 100Base-TX, RTU/ACSII

5 161 Kč 4 265 Kč bez DPH

Dostupnost: Bude skladem za 2 týden

Kód: NETPLA1226

PN: IMG-110T

Záruka: 60 měsíce (ů)

PLANET IMG-110T Průmyslová brána MODBUS s konverzí RS-485/422 na TCP/IP protokol. Typ sériové komunikace je volitelný RTU/ASCII, master/slave. Napájení v rozsahu DC 9-48 V. Krytí IP30, hliníková skříň, pracovní teplota ... více
Počet:
PLANET IMG-110T

Průmyslová brána MODBUS s konverzí RS-485/422 na TCP/IP protokol. Typ sériové komunikace je volitelný RTU/ASCII, master/slave.
Napájení v rozsahu DC 9-48 V. Krytí IP30, hliníková skříň, pracovní teplota -40 až +75 °C. Montáž na zeď.
Přenos sériové komunikace po IP protokolu je zvláště využíván pro sběr dat, řídící automaty a ovládání kamerových systémů. Rovněž je náhradou fyzické konverze sériového protokolu do jiného přenosového média. Prakticky neomezeně prodlužuje dosah sériové komunikace.

Zařízení pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy, umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak je vhodný pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace). Instalace na zeď, montážní díl je součástí.

ZÁKLADNÍ SPECIFIKACE

Síťové vlastnosti:

  • 1 x rozhraní Fast Ethernet, IEEE 802.3, IEEE 802.3u 10/100Base-TX, RJ-45
  • 1 x terminál blok RS-485 / RS-422
  • Web a Telnet správa
  • utilita pro automatické vyhledání - Planet Smart Discovery
  • pole LED indikátorů pro diagnostiku provozu
  • parita: sudá, lichá, žádná, mezera, značka
  • rychlost: 300 - 115200 b/s
  • podpora protokolů: Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP, DNS
  • pro mastera až 32 slave TCP spojení, pro slave až 16 TCP spojení

Pracovní režimy:

  • RTU Master
  • RTU Slave
  • ASCII Master
  • ASCII Slave

Zapojení signálů

  • RS422: Tx+, Tx-, GND, Rx+, Rx-
  • RS485: Data A (+), GND, Data B (-)

Fyzické vlastnosti:

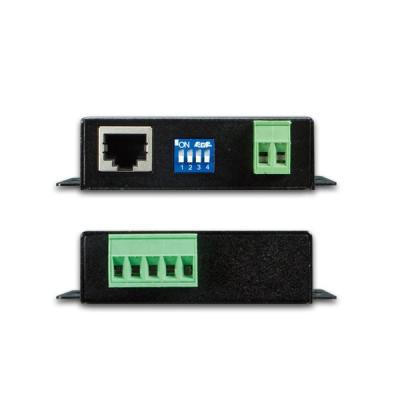

Porty: 1 x RJ-45 LAN 10/100BASE-TX, 1 x terminál blok RS-485 / RS-422
Podpora MODBUS: ano
Krytí: IP40, celohliníková skříň
Napájení: DC 9-48V externí zdroj, příkon <5,5W (zdroj není součástí balení)
Ochrana proti přepětí: do 1kV
Provozní teplota: -40 °C až +75 °C, vlhkost do 95%
Rozměry: 100 x 69 x 22 mm
Hmotnost: 238 g

Průmyslové vlastnosti:
zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
zařízení je odolné proti vibracím (IEC-60068-2-6)
zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnost dle CE EN-60950

EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS) :
ČSN EN 55024 A1:2015 - Zařízení informační techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí




Prezentace a použití

Ostatní download


Značka
Výrobce:  PLANET Technology Corp.
Upřesnění typu:  Brána
Technické detaily
Použití v interiéru:  ano
Použití v exteriéru:  ne

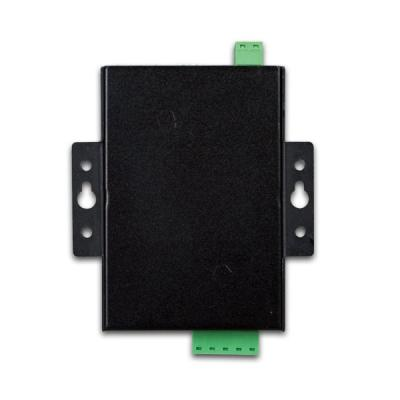

Provedení:  na zeď
Management:  ne
Konverze:  LAN/sériový port
Síťová rozhraní
LAN:  ano
Gigabit LAN:  ne
Wi-Fi:  ne
Rychlost portů:  100 Mb/s
Vstupy a výstupy
RJ-45 (počet):  1
Napájení
Podpora POE:  ne
Záruka
Délka záruky IČO (měsíce):  60
Délka záruky (měsíce):  60
Fyzické vlastnosti
Barva:  černá
Rozměry:  100 x 69 x 22 mm
Hmotnost (g):  238
Váhová kategorie:  Lehký - do 2 kg
Modelové číslo
Modelové číslo:  IMG-110T
